主要特性與優勢
- 適用于電源 OR-ing 應用的肖特基二極管的低功耗升級
- 自動切換 OR-ing 電源，確保負載供電的連續性
- 正向壓降減小10倍，提升下游負載的電壓裕度
- 反向偏置直流漏電流降低至原來的 1/100
- 反向電壓保護，防止敏感負載因極性反接受到破壞
- 額定溫度范圍：-40℃至+125℃
關鍵應用
樓宇自動化
智能電表
OR-ed主電源和備用電池
汽車遠程信息處理單元
物聯網和消費電子產品的電池反向保護
Featured documents
產品
| 型號 | 描述 | 狀態 | 快速訪問 |
|---|---|---|---|
| NID5100 | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | ACT |
|
| NID5100GW | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | Production | |
| NID5100-Q100 | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | ACT |
|
| NID5100GW-Q100 | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | Production | |
| NID1100GV | 1.5 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | Production |
Visit our documentation center for all documentation
Data sheet (2) |
|||
|---|---|---|---|
| 文件名稱 | 標題 | 類型 | 日期 |
| NID5100_Q100.pdf | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | Data sheet | 2024-07-26 |
| NID5100.pdf | 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode | Data sheet | 2024-07-26 |
Leaflet (1) |
|||
| 文件名稱 | 標題 | 類型 | 日期 |

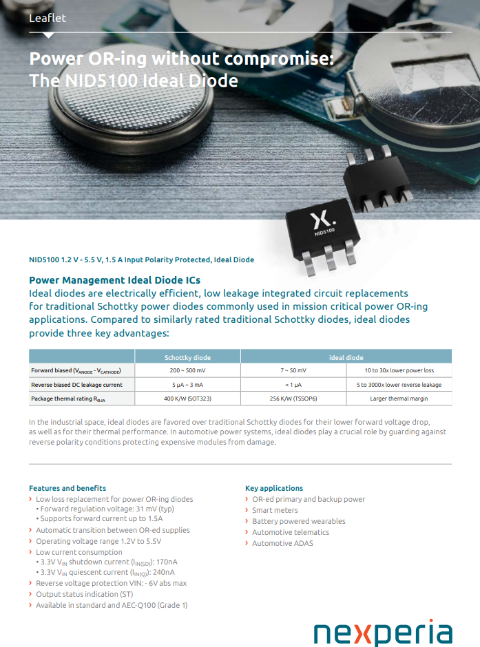

| nexperia_leaflet_ideal-diode.pdf | NID5100 Ideal Diode | Leaflet | 2024-08-09 |
Marcom graphics (1) |
|||
| 文件名稱 | 標題 | 類型 | 日期 |
| SOT363-2_NID5100_mk.png | plastic thin shrink small outline package; 6 leads; body width 1.25 mm | Marcom graphics | 2024-07-20 |
Test circuit (1) |
|||
| 文件名稱 | 標題 | 類型 | 日期 |
| aaa-042075.svg | NID1100 | Test circuit | 2025-01-17 |
User manual (1) |
|||
| 文件名稱 | 標題 | 類型 | 日期 |

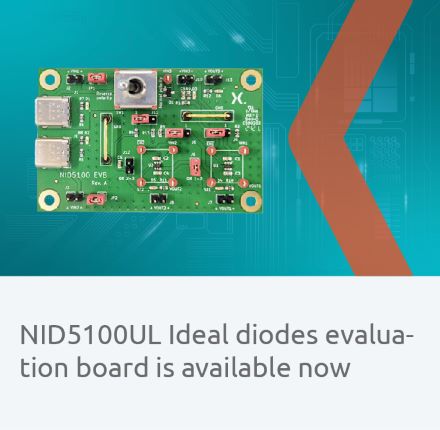

| UM90040.pdf | NID5100, 1.2 V to 5.5 V, 1.5 A input polarity protected, low quiescent current ideal diode evaluation board | User manual | 2024-07-25 |
